Фланцевая заглушка ГОСТ 12836-67, AISI 321(12Х18Н10Т), AISI 316TI(10Х17Н13М2Т)

Фланцевые заглушки ГОСТ 12836-67 — важные элементы трубопроводных систем, используемые для герметизации концов труб и предотвращения утечек. Изготавливаются из нержавеющих сталей AISI 321 (12Х18Н10Т) и AISI 316Ti (10Х17Н13М2Т), что обеспечивает высокую коррозионную стойкость и долговечность. В статье рассмотрим конструктивные особенности, материалы изготовления и сферы применения фланцевых заглушек.

Конструкция и назначение фланцевых заглушек

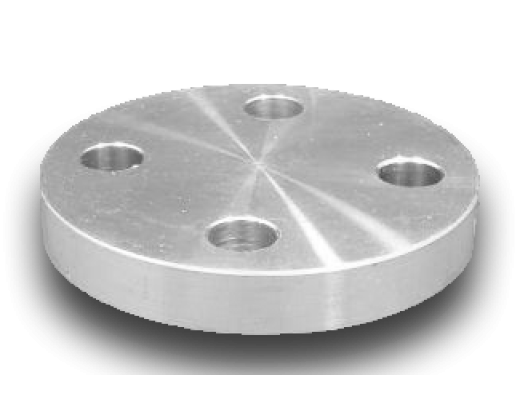

Фланцевая заглушка представляет собой плоский или выпуклый диск, который устанавливается на фланец для герметизации трубопровода. Основные преимущества:

• Надежная герметизация концов труб;
• Простота монтажа и демонтажа;
• Возможность повторного использования.

Изготавливаются по стандарту ГОСТ 12836-67, что обеспечивает совместимость с фланцами различных типов.

Материалы изготовления: AISI 321 и AISI 316Ti

Химический состав и свойства AISI 321 (12Х18Н10Т)

• Хром (Cr): 17–19% — обеспечивает коррозионную стойкость;
• Никель (Ni): 9–12% — повышает пластичность и термостойкость;
• Титан (Ti): 0,5–0,7% — предотвращает межкристаллитную коррозию.

Механические свойства:

• Предел прочности: 520–620 МПа;
• Твердость: 150–200 HB;
• Температурный диапазон: от -196°C до +800°C.

Химический состав и свойства AISI 316Ti (10Х17Н13М2Т)

• Хром (Cr): 16–18% — базовая защита от коррозии;
• Никель (Ni): 10–14% — улучшает термостойкость;
• Молибден (Mo): 2–3% — повышает устойчивость к кислотам и хлоридам;
• Титан (Ti): 0,5–0,7% — предотвращает межкристаллитную коррозию.

Механические свойства:

• Предел прочности: 540–680 МПа;
• Твердость: 160–210 HB;
• Температурный диапазон: от -196°C до +800°C.

Области применения

Преимущества и ограничения

Преимущества:

• Коррозионная стойкость (особенно AISI 316Ti в агрессивных средах);
• Долговечность — срок службы до 30 лет;
• Возможность сварки TIG/MIG-методами.

Ограничения:

• Высокая стоимость AISI 316Ti из-за молибдена и титана;
• Чувствительность AISI 321 к хлоридам.

Стандарты и аналоги

Фланцевые заглушки производятся по:

• ГОСТ 12836-67 — российские технические условия;
• DIN 2527 — немецкий стандарт;
• ANSI B16.48 — американский стандарт.

Аналоги AISI 316Ti: SUS 316Ti (Япония), X6CrNiMoTi17-12-2 (Европа).

Итог

Фланцевые заглушки ГОСТ 12836-67 из нержавеющей стали AISI 321 (12Х18Н10Т) и AISI 316Ti (10Х17Н13М2Т) — надежное решение для герметизации трубопроводов. Их высокая коррозионная стойкость и долговечность делают их незаменимыми в химической, пищевой и энергетической промышленности. Соблюдение стандартов изготовления гарантирует герметичность и долгий срок службы систем.
