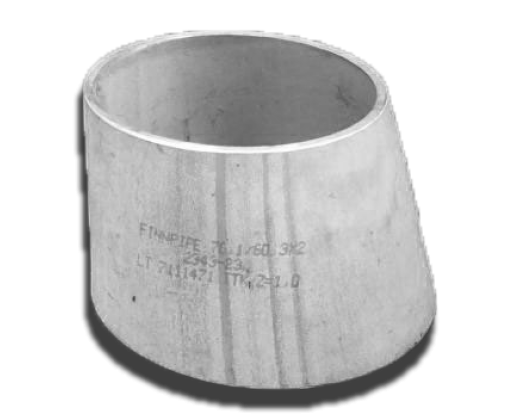

Переход приварной эксцентрический DIN, AISI 304(08Х18Н10), AISI 316 (03Х17Н14М2)

Переходы приварные эксцентрические из нержавеющей стали AISI 304 (08Х18Н10) и AISI 316 (03Х17Н14М2) — ключевые элементы трубопроводных систем, обеспечивающие плавное изменение диаметра труб с сохранением герметичности. Их применяют в химической, пищевой и энергетической промышленности благодаря устойчивости к коррозии и высоким механическим нагрузкам. В статье рассмотрим конструктивные особенности, материалы изготовления и сферы применения эксцентрических переходов.

Конструкция и назначение эксцентрических переходов

Эксцентрический переход представляет собой фитинг с разными диаметрами входного и выходного отверстий, смещенных относительно друг друга. Основные преимущества:

• Снижение турбулентности потока;
• Минимизация гидравлических потерь;
• Удобство монтажа в ограниченном пространстве.

Изготавливаются по стандартам DIN, ГОСТ или ANSI, что гарантирует совместимость с трубопроводами различных типов.

Материалы изготовления: AISI 304 и AISI 316

Химический состав и свойства AISI 304 (08Х18Н10)

• Хром (Cr): 18–20% — обеспечивает коррозионную стойкость;
• Никель (Ni): 8–10% — повышает пластичность;
• Углерод (C): ≤0.08% — снижает риск межкристаллитной коррозии.

Механические свойства:

• Предел прочности: 520–620 МПа;
• Твердость: 150–200 HB;
• Температурный диапазон: от -196°C до +600°C.

Химический состав и свойства AISI 316 (03Х17Н14М2)

• Хром (Cr): 16–18% — базовая защита от коррозии;
• Никель (Ni): 10–14% — улучшает термостойкость;
• Молибден (Mo): 2–3% — повышает устойчивость к хлоридам.

Механические свойства:

• Предел прочности: 540–680 МПа;
• Твердость: 160–210 HB;
• Температурный диапазон: от -196°C до +800°C.

Области применения

Отрасль	Примеры использования
Химическая промышленность	Трубопроводы для агрессивных сред (кислоты, щелочи)
Пищевая промышленность	Системы транспортировки жидкостей и пастеризации
Энергетика	Теплообменники, паропроводы
Судостроение	Морские трубопроводы с защитой от соленой воды

Преимущества и ограничения

Преимущества:

• Коррозионная стойкость (особенно AISI 316 в агрессивных средах);
• Долговечность — срок службы до 30 лет;
• Возможность сварки TIG/MIG-методами.

Ограничения:

• Высокая стоимость AISI 316 из-за молибдена;
• Чувствительность AISI 304 к хлоридам.

Стандарты и аналоги

Эксцентрические переходы производятся по:

• DIN 2616 — немецкий стандарт;
• ГОСТ 17378-2001 — российские технические условия;
• ANSI B16.9 — американский стандарт.

Аналоги AISI 316: SUS 316 (Япония), X5CrNiMo17-12-2 (Европа).

Итог

Эксцентрические переходы из нержавеющей стали AISI 304 и AISI 316 — надежное решение для трубопроводов, работающих под давлением и в агрессивных средах. Выбор между марками зависит от условий эксплуатации: AISI 304 подходит для общих задач, а AISI 316 — для сред с повышенным содержанием хлоридов. Соблюдение стандартов изготовления гарантирует герметичность и долгий срок службы систем.
